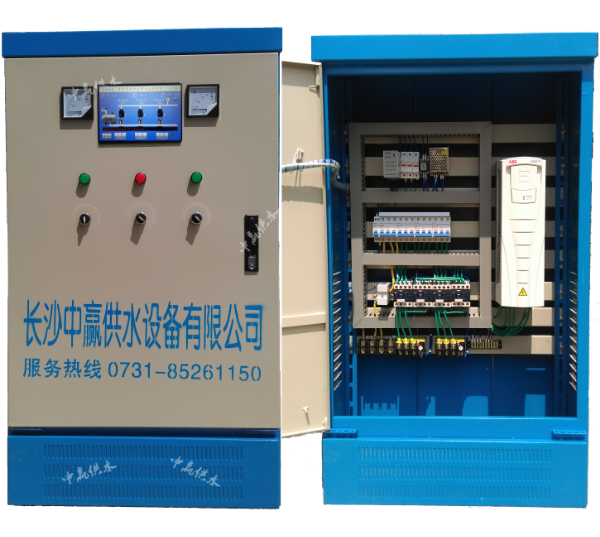

變頻器PLC控制柜主要用于調節設備的工作頻率，減少能源損耗，能夠平穩啟動設備，減少設備直接啟動時產生的大電流對電機的損害。同時自帶模擬量輸入（速度控制或 反饋信號用），PID控制，泵切換控制（用于恒壓），通信功能，宏功能（針對不同的場合有不同的參數設定），多段速等等。變頻器PLC控制柜可廣泛適用于工農業生產及各類建筑的生活給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的自動控制。

    變頻器采用ABB品牌，與水泵一對一控制，完美搭配，精確控制，具備磁通電流控制和多點U/f控制等性能特性，對水泵具有缺相，過電壓(欠電壓)短路等保護，變頻器設置獨立斷路器。

變頻器PLC控制柜其主要特點：

1)完美匹配風機和水泵：

    增強的PFC應用，最多控制7臺泵;SPFC循環軟啟功能可依次調節每個泵;超越模式應用于隧道風機的火災模式;兩個獨立的內置PID調節器PID1和PID2，PID1可設置兩套參數，通過PID2可控制一個獨立的外部閥門。

2)更經濟：

    噪音優化，當傳動溫度降低時增加開關頻率，負載降低時自動降低電機磁通，簡單安裝，容易連接電纜，多種I/O和即插式可選件方便地連接到現場總線上。

3)更環保：

    在機械的連續生產過程中，每個單元所耗費的時間都是至關重要的。從安裝、參數設定以及調試等各步驟，該款傳動是最快捷的。基本型產品不僅有友好的用戶界面，而且仍能提供高智能性。改傳動具有更多功能，以適應更廣的需求。

4)符合CE低電壓指令(IEC50178)和CEEMC電磁兼容指令(IEC61800)，滿足UL508C、CAN/CSA-C22標準;有內置輸入EMC濾波器和外置輸出共模濾波器;有自動整定能力，可以優化電機的啟動和正常運行;帶有現場總線接口，PLC控制系統可以直接尋訪變頻器單元并進行驅動、互換式控制命令，操作及診斷等編程，變頻器現場總線系統應與PLC控制系統總線標準一致。PLC(西門子品牌)1) PLC采用西門子品牌，S7系列產品。

①PLC輸入采用DC24電源型輸入，輸出采用繼電器輸出。模擬量輸入輸出采用4-20mA信號。

②PLC輸入：進水壓力、出水壓力、水箱液位、消毒設備運行狀態、無水故障、變頻故障、超壓保護、相序保護、電源超欠壓保護、壓力超壓保護、手動變頻、報警確認、門禁信號、積水坑液位開關、進線三相電壓、進線三相電流、進線有功電量(如采用電量變送器)、變頻器狀態和工作參數、主輔控制器狀態、水浸報警、泵房煙感報警、出水累計流量、出水瞬時流量、系統總控制狀態，1#泵運行允許、1#泵空開跳閘、1#熱繼過載(隨泵臺數的增加而增加)。

③PLC輸出：變頻器啟停、故障報警、無水輸出、高水位輸出、進水電動閥開關、照明開關、排污泵啟停、1#泵變頻、1#泵工頻(隨泵臺數的增加而增加)。2) PLC采用最新的技術制造，PLC產品的具有本地技術支持和服務能力。3) PLC的集成裝載內存4MB,工作內存量150KB，掉電保持內存10KB，內部采用高性能工業級別微處理器，處理速度要求每千字節指令字速度不超過0.37毫秒。4) CPU模塊I/O模塊為同一系列的模塊。PLC編程語言包括指令表，梯形圖，順序功能圖，符合IEC1131-3標準的靈活的編程語言支持，數據格式符合IEC1131標準。

變頻器PLC控制柜其他性能

1、控制器由機架、CPU、電源、通訊模塊、輸入輸出模塊等組成，采用西門子品牌。

2、支持包括Modbus、Profibus-DP、 Ethernet、CANopen 、DeviceNet、Arcnet在內的任一種通訊協議。

3、能與其他系統(如變頻器等)進行通訊，無需增加任何其他硬件設施。

4、備用 I/O 點為實際使用量的 20%。

5、中央處理器配置：共用工作內150KB，集成裝載內存4MB，掉電保持內存10KB;配備存儲卡，存儲卡具有用于編程、傳送、固件更新等功能。

6、數字量或模擬量輸入/輸出模塊：具有故障鎖定功能及故障時標功能;且具有隔離功能。

7、泵房水浸保護系統：當水位感應裝置檢測到水浸時，控制系統自動斷電、停機且自動關閉自來水進水閥門。

8、小流量保壓技術：小流量保壓力功能一定是機械部件配合優化的控制程序來實現的，運用模糊算法，建立動態數據庫，來精確進行小流量保壓。為應對供水條件時刻變化(壓力設定，小區入住率等)，中贏啟用小流量停機自整定方式，在記錄休眠次數及休眠間隔時間后自動調高或調低休眠頻率以達到最佳休眠狀態。

9、具有自動切換、備用泵自動投入功能：每臺水泵(含備用泵)能自動切換和交替運行，且水泵切換時間與設定時間的偏差不超過±30s，先啟先停。設備工作水泵出現故障時，設備能自動停止故障水泵，并自動投入備用水泵。

10、具有超壓、瞬間失壓保護功能。對于高揚程的生活供水設備，設備出水口壓力很高，為防止在市政管網壓力不穩的的情況下造成管網超壓而增加此功能，當設備處于自動運行狀態時，管網壓力超過設定的超壓保護壓力時設備語音報警“管網超壓”并調整工作狀態，促使管網壓力不超高，有效保護用水管網的安全，避免在高層建筑中頻繁出現的管網超壓損壞現象。超壓消除后可自動恢復正常運行。當出現加壓管道瞬間失壓時，設備可自動停機。

11、故障報警和處理功能。當設備在運行過程中，出現過流、過載、過壓、缺相、過熱、欠壓等等不適合設備工作的情況時，設備能自動切轉換到保護狀態，以保護設備不受到損壞。同時設備自動跳過故障回路或水泵，投入其他回路或水泵，避免設備不必要的停機影響到用戶用水，同時發出報警信號，通過近控、遠控和現場控制進行現場或遠程的故障處理。

12、具有遠程網絡監測、監控、監視功能，實現遠程預警、遠程控制、自動接收設備的報警。實現將泵房現場的水壓情況、機泵運行數據、變頻器參數、故障報警等信息上傳到上一級控制中心。上傳的數據主要有：水泵的開啟情況、單機水泵的三相電壓和電流、功率、頻率、運行時間、啟動次數、啟停時間點、故障次數;變頻器的進出電流、電壓、運行頻率、溫度;泵房水箱、水池水位、設備設定壓力和水泵出口壓力、瞬時流量、當天總水量、總累積流量、設備進水和出水的相關數據、消毒設備運行信息、電動閥運行狀態數據等。報警內容包括水箱液位高/低、出水壓力高/低、出水流量異常、設備進水和出水的相關數據異常、消毒設備運行信息、設備掉電、水泵電流異常、變頻器故障、PLC故障、進線電流/電壓異常、泵房煙感、水浸、排污系統運行狀況等。能遠程控制設備的啟停、報警、參數設置、用控制系統切換等。在現場保存7*24小時的運行數據。所有顯示數據(包括遠傳數據)為中文顯示。并預留12個數據接口。水位顯示及控制功能。變頻加壓設備中的水泵從水池、水箱等調節裝置中取水，當水位下降至設定的報警低水位以下時，設備能自動停機、并報警，待水位恢復到設定的啟泵水位(啟泵水位須可在水池、水箱的最低水位至最高水位之間自由設置)以上時，設備能自動啟動和消警。當水位上升到設定的報警高水位以上時，設備能自動報警，當報警高水位消除后，自動消警，并恢復正常。
