隨著我國城鄉建設的迅速發展,水、電供應不足的矛盾越來越成為人們關注的問題。以往的供水系統中,水泵的選取往往是按大供水量來確定,而實際的用水量在不斷變化。高峰用水時間較短,這樣水泵在很長一段時間內有較大余量,不僅水泵效率低,供水壓力不穩,而且造成大量電力、水資源的浪費;并且以往依靠手動操作控制泵的啟動、停止,也已不能滿足要求。這里介紹一種變頻控制的恒壓供水系統,它既能解決人工操作的繁雜勞動和精神壓力,又能節約能源。

變頻恒壓供水控制系統具備高度的自動化和智能化特點。系統內置PLC邏輯控制，能夠?qū)崿F(xiàn)工作泵與備用泵的自動切換，減少人工干預，實現無人值守。此外，系統還具備遠程監控功能，用戶可以通過云平臺實時掌握系統狀態?。由于采用了軟啟動和軟停機技術，減少了水錘效應對管網的沖擊，從而延長了水泵和管網的使用壽命?。變頻恒壓供水控制系統的智能化設計使得維護更加簡便，非專業人員也能通過設備的工作狀態指示燈進行日常維護和故障排除?。通過變頻控制調節電機轉速，減少了二次污染的可能性，確保水質安全?。

變頻恒壓供水控制系統介紹

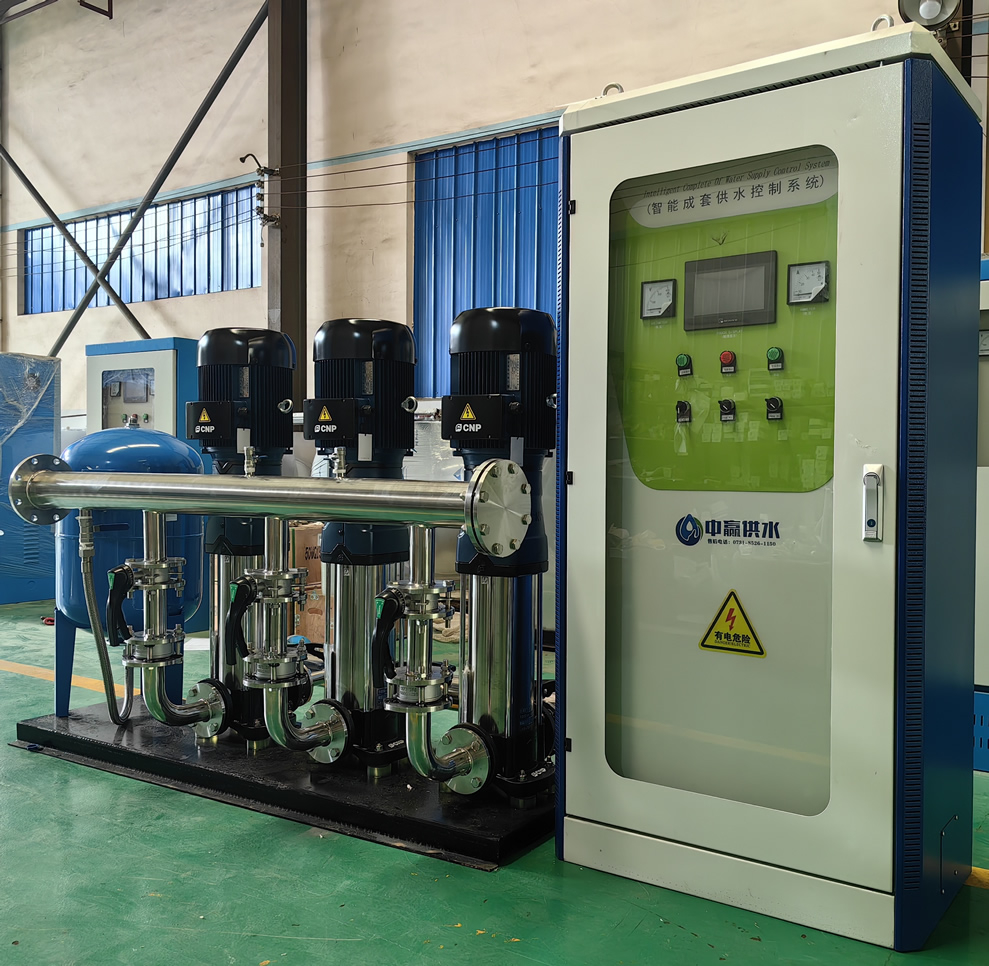

      該變頻恒壓供水控制系統主要裝置包括：可編程控制器(PLC)、變頻器、壓力傳感器、PID控制器以及相關軟件控制單元。該裝置形成一套完整的、全自動的、智能的恒壓供水控制系統，如圖1所示。該系統能夠以三種方式工作，分別為全自動、半自動和手動操作方式，其中后兩種是在全自動方式出現故障時的彌補。

變頻恒壓供水控制系統原理
      當主水管網壓力傳感器的壓力信號4~20mA送給數字PID控制器，控制器根據壓力設定值與實際檢測值進行PID運算，并給出信號直接控制變頻器的轉速以使管網的壓力穩定。當用水量不是很大時，一臺泵在變頻器的控制下穩定運行;當用水量大到變頻器全速運行也不能保證管網的壓力穩定時，控制器的壓力下限信號與變頻器的高速信號同時被PLC檢測到，PLC自動將原工作在變頻狀態下的泵，投入到工頻運行，以保持壓力的連續性，同時將一臺備用的泵用變頻器起動后投入運行，以加大管網的供水量，保證壓力穩定。若兩臺泵運轉仍，則依次將變頻工作狀態下的泵投入到工頻運行，而將另一臺備用泵投入變頻運行。當用水量減少時，首先表現為變頻器已工作在最低速信號有效，這時壓力上限信號如仍出現，PLC首先將工頻運行的泵停掉，以減少供水量。當上述兩個信號仍存在時，PLC再停掉一臺工頻運行的電機，直到最后一臺泵用主頻器恒壓供水。另外，控制系統設兩臺泵為一組，每臺泵的電機累計運行時間可顯示，24小時輪換一次，既保證供水系統有備用泵，又保證系統的泵有相同的運行時間，確保了泵的可靠壽命。
