隨著各地城市的高速發展，各地小區供水管網也在不斷更新，改造和擴建，某些地區的管網壓力不均問題日益突出，供水設備市場也在不斷的擴大。隨著變頻技術的發展和人們對飲用水水質要求的不斷提高，高層小區無負壓供水設備以其環保、節能、優質的供水質量被應用于多層住宅小區和高層建筑的生活及消防供水也是當今較前進、較合理的節能供水系統。

高層小區無負壓供水設備節能分析
    當水泵以額定轉速運行在工頻狀態下時，為了滿足最大流量下的壓力要求，應該使pm=pd。由特性曲線可知，當流量減小時，管網壓力隨之升高。由于在大部分時間里q＜qm，所以如果水泵總是以工頻方式運行就會導致部分能量浪費。而且，通過特性曲線我們還可以發現，在該工作方式下，管網壓力變化范圍很大，這會減少管網的使用壽命。

    當高層小區無負壓供水設備采用變頻調速技術控制以后，由于針對水流量的變化相應地及時調整水泵電機的轉速，所以系統總能夠運行在較佳效率狀態下。這既保證了管網供水壓力恒定，又達到了節能目的。
自動化方案實現

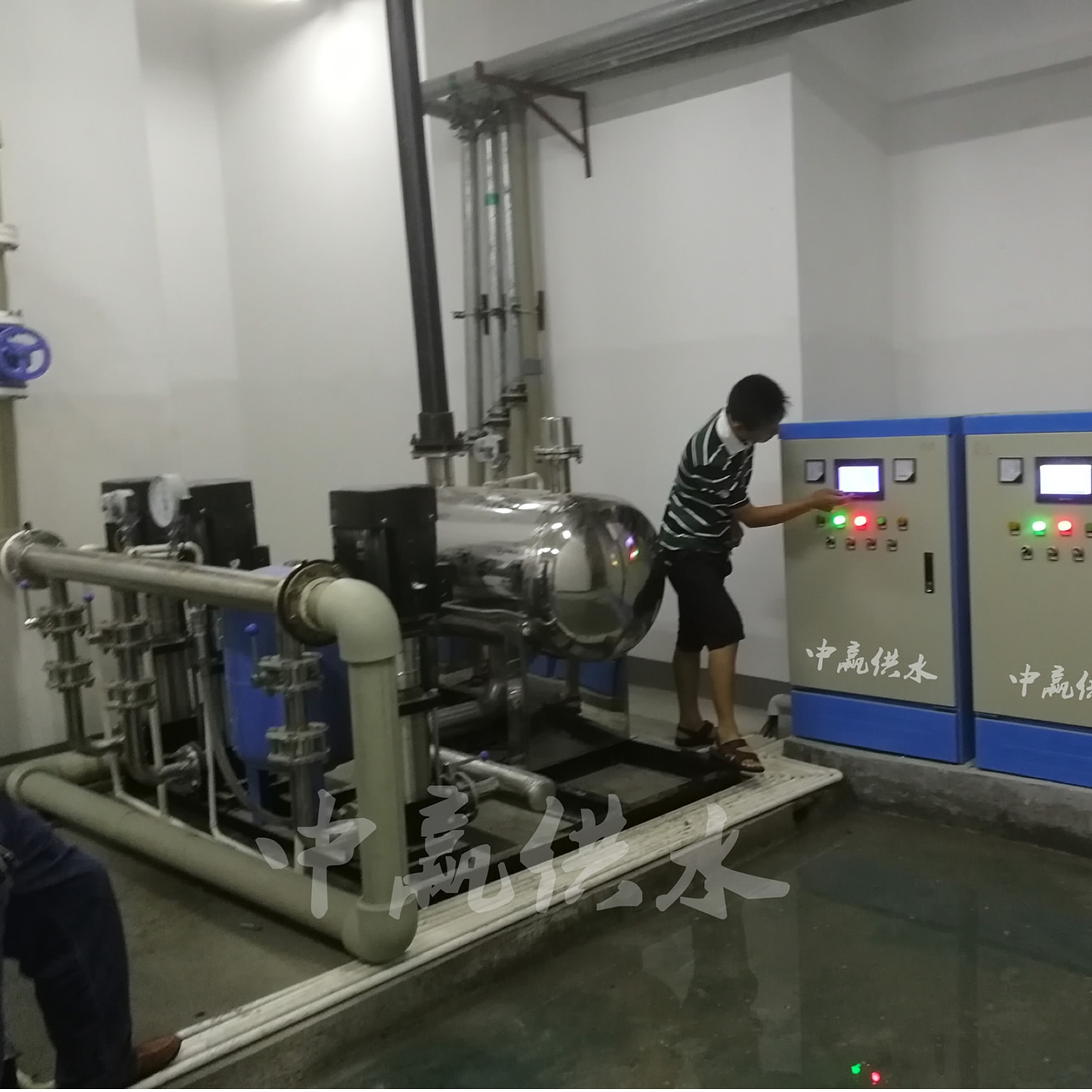

    高層小區無負壓供水設備主要是由變頻器、壓力傳感器、液位傳感器、動力控制線路以及4臺水泵等組成。用戶通過控制柜面板上的按鈕、轉換開關和指示燈來控制系統的運行。
    高層小區無負壓供水設備通過安裝在出水管網上的壓力傳感器，把出口壓力信號變成標準的電壓或電流信號輸入plc，經與給定壓力參數比較進行運算后，發出控制信號送給變頻器，通過變頻調速控制水泵的轉速，調節系統供水量，使供水系統管網中的壓力保持在給定壓力上。當用水量超過一臺泵的供水量時，通過plc控制增加水泵。根據用水量的大小由plc控制工作泵數量的增減及水泵變頻器對水泵的調速，實現恒壓供水同時系統通過軟件設計具有定時換泵和系統聲、光報警及多種保護功能。

高層小區無負壓供水設備的特點
節能：
    高層小區無負壓供水設備采用了交流電機變頻先進技術及抗干擾微機和數字式PID控制器能自動控制水泵轉速、按需要設定供水壓、變頻供水、使水泵始終在高效率工況下運行，比一般供水設備節電10%~40%。
壓力調節精度高,連續可調
    啟停泵時，壓力波動小、調節精度高、一般為±0.01MPa .可隨用水變化情況，采用自動改變轉速及工作泵臺數來調整水量。
確保設備運行安全
    高層小區無負壓供水設備管網系統使用液位信號無水控制器,可在水池低水位時自動停泵、保護設備安全。當水池恢復正常水位時水泵自動啟動重新運行。
自動化程度高，操作簡單，壽命長
    高層小區無負壓供水設備系統由于設有PID調節器、配用變頻器、其有過流、過壓、欠壓、過載、短路、過熱等多種自我保滬功能:又因設備電機是軟啟動、故無沖進電流負荷。
緊湊,占地小,節省投資
    高層小區無負壓供水設備技術先進、自動化程度高，節能顯著、具有多種保護功能。對水量變化適應能力強、可不設高位箱，水質不受污染,是目前消防、生產、生活理想的現代化供水設備。

高層小區無負壓供水設備技術特點：
1、控制方式：優化的電壓空間矢量V/F控制方式。
2、8段的簡易PLC、多段速及PID控制。
3、提供多功能的8路數字量輸入，2路模擬量輸入，1路繼電器輸出，2路模擬量輸出和1路開路集電極輸出。
4、自動穩流功能，確保機器不會稍微超載就停機。
5、自動電壓調整，當電網電壓變化時，能自動保持輸出電壓恒定。
6、PZD調節功能，實現對電機的精準控制。
7、提供RS485物理通訊端子接口，采用標準Modbus協議。
8、提供隨機載波功能，降低運行噪音。
